独立部署的ECeph集群IP修改

更新时间：2024-10-08 13:40:21

1 地址修改说明

1.1 ECeph组网说明

ECeph使用3个网段：

对象存储业务网络网段：用于对象存储业务网络，对接客户端进行数据读写
对象存储内部网络网段：用于对象存储内部集群通信，监测服务状态，确保数据完整
管理网络网段：ECeph管理程序工作网络以及管理页面访问网络

上述3个网段，可以由1个IP承担。但推荐使用2个IP，尤其在生产环境中，对存储的性能和可靠性有很大程度的提升，对应的组网方式为：

业务网络+管理网络：对象存储业务网络、管理网络共用2台千兆或万兆交换机，各节点使用2个千兆网口绑定，连接2个堆叠交换机，实现业务网段冗余。
对象存储内部网络：各节点使用2个10G接口绑定，连接2个堆叠交换机，实现内部网段冗余。


因此，每个ECeph节点至少需要2个IP，另外大于2节点的集群，必须配置业务网络高可用IP。即，一个N（N≥2）节点的ECeph集群，需要N+1个业务IP，N个内部IP。

1.2 ECeph IP地址修改说明

存在以下几种IP地址修改情景：

已部署环境（ECeph独立部署）	修改场景	涉及操作
采用推荐组网方案：业务IP与内部IP不同网段	仅修改业务IP	修改ECeph管理程序IP
采用推荐组网方案：业务IP与内部IP不同网段	仅修改内部IP	修改ECeph内部IP、修改K8S集群IP
采用推荐组网方案：业务IP与内部IP不同网段	修改业务IP及内部IP	综上
未采用推荐的组网方案：业务IP与内部IP相同	修改业务IP，同时新增内部IP	修改ECeph管理程序IP、修改ECeph内部IP、修改K8S集群IP

说明：ECeph有两个IP网段时，K8S运行在业务IP网段。

2 修改前的准备工作

说明：

该文档仅适用于ProtonECeph独立部署场景。与AS融合部署场景不包括在内。

内部地址修改会导致ceph的集群不可用，即业务会中断。请预留停机维护时间。

2.1 信息收集

为已有ECeph集群收集以下信息，并填入下面的表格。

节点列表信息：hostname及业务IP地址。

运行kubectl get nodes -o wide查看

节点的实IP地址（对象存储业务地址，对象存储集群管理节点地址，对象存储内部地址）

cat /opt/minotaur/config/minotaur.conf （对应：object_ip，node_ip，internal_ip）

业务IP及内部IP地址对应的网卡名。
ceph的每个mon节点信息，以及mon名称（例如m0，m1）。
对应内外部地址的可能的VIP地址。

cat /etc/keepalived/keepalived.conf

确认Ceph集群是在健康状态下执行。ceph -s 状态是HEALTH OK的。
确保新业务IP、内部IP和VIP未被占用。
获取如下两个参数：

apiserver 访问地址，通过 grep server ~/.kube/config 获取，默认是proton-cs.lb.aishu.cn:16643

etcd数据目录地址，通过 grep data-dir /etc/kubernetes/manifests/etcd.yaml 获取，默认是/sysvol/proton_data/cs_etcd_data

hostname	角色	业务IP&object_ip &node_ip	internal_ip	节点IP对应网卡名	内部IP地址对应的网卡名	mon名称
node-14-201	master	10.4.14.201	10.10.14.201	ens160	ens192	m0
node-14-202	master	10.4.14.202	10.10.14.202	ens160	ens192	m1
node-14-203	master	10.4.14.203	10.10.14.203	ens160	ens192	m2
外部VIP地址		10.4.14.223
内部VIP地址			10.10.14.223
apiserver 访问地址	proton-cs.lb.aishu.cn:16643
etcd数据目录地址	/sysvol/proton_data/cs_etcd_data

2.2 规划新IP

确认新的IP无占用，且配置到主机上后，IP之间网络可通。

hostname	角色	业务IP&object_ip &node_ip	internal_ip	节点IP对应网卡名	内部IP地址对应的网卡名	mon名称
node-14-201	master	10.4.14.204/24	20.20.14.201/24	ens160	ens192	m0
node-14-202	master	10.4.14.208/24	20.20.14.202/24	ens160	ens192	m1
node-14-203	master	10.4.14.209/24	20.20.14.203/24	ens160	ens192	m2
外部VIP地址		10.4.14.200/24
内部VIP地址			20.20.14.200/24
apiserver 访问地址	proton-cs.lb.aishu.cn:16643
etcd数据目录地址	/sysvol/proton_data/cs_etcd_data

说明：内部IP修改是通过新增加内部IP（不修改已有内部IP），并将ECeph内部IP切换到新IP的方式实现。因此需要先在内部地址网络上配置好新的IP地址。

2.3 数据备份

第1步 配置文件备份

集群中所有节点的/etc/ceph/ceph.conf和/opt/minotaur/config/minotaur.conf配置文件都需备份。执行命令如下：

cp /etc/ceph/ceph.conf /etc/ceph/ceph.conf.bak

cp /opt/minotaur/config/minotaur.conf /opt/minotaur/config/minotaur.conf.bak1

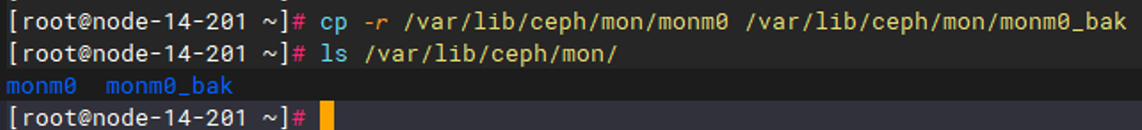

第2步 ceph-mon备份

说明：不修改内部IP，则这部分不需要操作。
修改内部IP地址需要修改ceph-mon程序的二进制内容。由于ceph-mon的二进制内容包含集群数据，一旦丢失，集群将不可用。修改前需对其进行备份。

集群中所有mon节点的ceph-mon的二进制内容都需备份。执行命令如下：

cp -r /var/lib/ceph/mon/mon{monid} /var/lib/ceph/mon/mon{monid}_bak


2.4 设置防火墙

每个节点的防火墙根据需要对新的IP地址（节点IP或内部IP或者两者）放行。

firewall-cmd --add-rich-rule="rule family="ipv4" source address=${ip} accept";firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address=${ip} accept"

注意：若有VIP，此处防火墙也需要添加VIP地址。

可以使用for循环批量添加。

for i in 10.4.14.204 10.4.14.208 10.4.14.209;do firewall-cmd --add-rich-rule="rule family="ipv4" source address=$i accept";firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address=$i accept";done

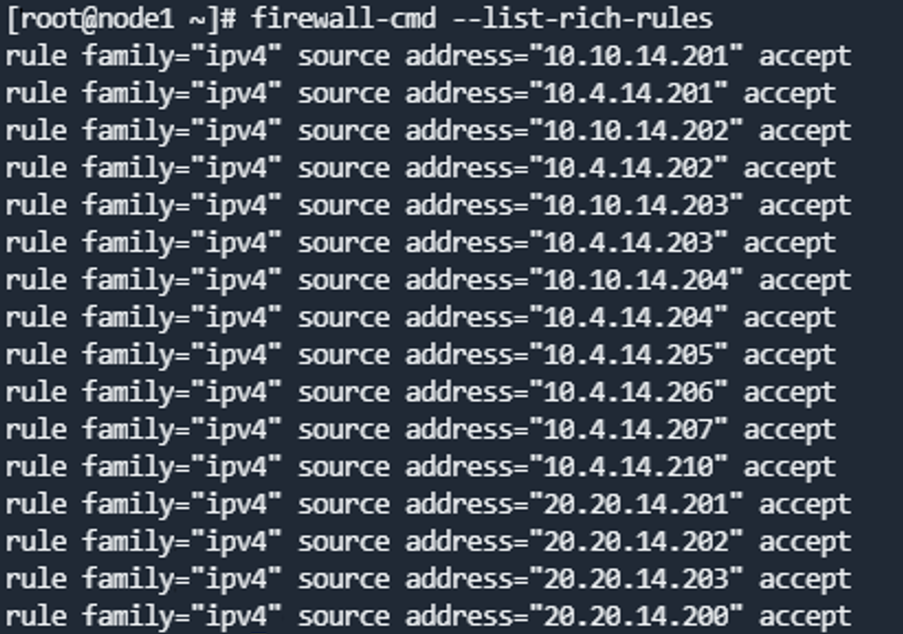

firewall-cmd --list-rich-rules查看添加后的结果


3 两个网段部署，修改业务IP

3.1 K8S网段修改

第1步 备份etcd

在kubernetes etcd能正常运行时，比如换IP前集群正常工作时，一定要做备份，否则无法恢复。

注意：备份只需要在一个master节点执行。若备份失败不要往下执行。

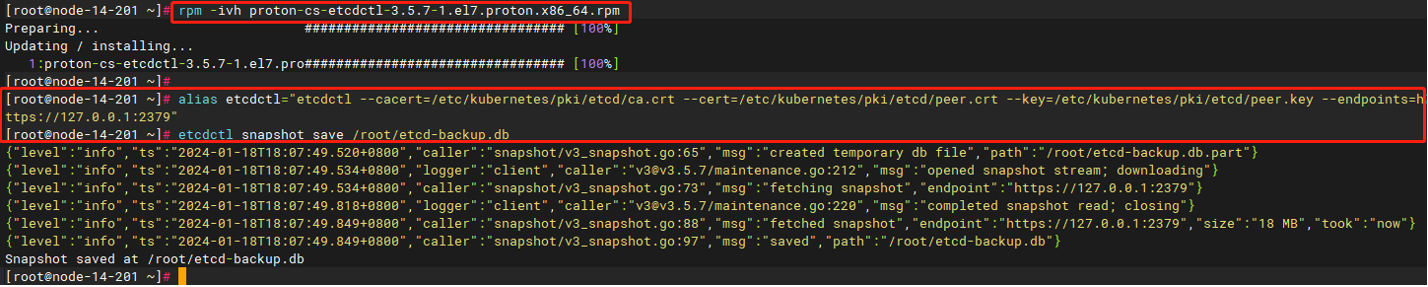

安装etcdctl

如果执行 etcdctl version 能够正常输出，则跳过安装etcdctl，若无法执行etcdctl命令则需要安装etcdctl（每个master节点都需要安装），执行命令（请根据实际环境选择安装x86或arm版本）：

rpm -ivh proton-cs-etcdctl-3.5.7-1.el7.proton.x86_64.rpm

备份kubernetes etcd

执行如下命令：

alias etcdctl="etcdctl --cacert=/etc/kubernetes/pki/etcd/ca.crt --cert=/etc/kubernetes/pki/etcd/peer.crt --key=/etc/kubernetes/pki/etcd/peer.key --endpoints=https://127.0.0.1:2379"

etcdctl snapshot save /root/etcd-backup.db


第2步 停止kubelet和containerd服务

注意：需要在所有节点执行，包括master节点和worker节点

执行命令：

systemctl stop kubelet containerd

第3步 更换IP地址

注意：该章节需要在所有节点执行，包括master节点和worker节点。由于修改IP，当前SSH连接会断开，为方便排查网络连接问题，需提前准备BMC远程。

修改节点ip

编辑文件：vi /etc/sysconfig/network-scripts/ifcfg-<网卡名>

重启网络服务

RHEL/CentOS 8及OpenEuler 22以上系统使用nmcli命令：

nmcli connection reload && nmcli connection down <网卡名> && nmcli connection up <网卡名>

RHEL/CentOS 7使用命令：

systemctl restart network

确认新的IP配置成功，且相互之间能够通信。

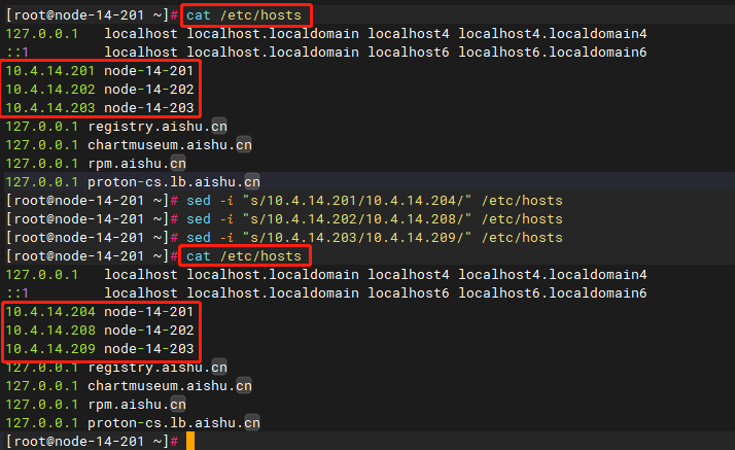

/etc/hosts IP地址修改

/etc/hosts中包含业务IP相关配置，改为新的业务IP地址信息。worker节点的IP也要更新。

sed -i "s/10.4.14.201/10.4.14.204/" /etc/hosts
sed -i "s/10.4.14.202/10.4.14.208/" /etc/hosts
sed -i "s/10.4.14.203/10.4.14.209/" /etc/hosts


第4步 替换新IP并生成新证书

在所有master节点执行

备份kubernetes 配置，执行：

cp -Rf /etc/kubernetes /etc/kubernetes.bak

替换IP地址，执行

ip地址请根据实际环境进行替换

cd /etc/kubernetes

find . -type f | xargs sed -i "s/原master IP/新master IP/"

find . -type f | xargs sed -i "s/10.4.14.201/10.4.14.204/"

find . -type f | xargs sed -i "s/10.4.14.202/10.4.14.208/"

find . -type f | xargs sed -i "s/10.4.14.203/10.4.14.209/"

修改完成后可以通过如下命令确认是否替换完成。

find . -type f | xargs grep 10.4.14.204（新masterIP）

替换配置文件内容

ip地址请根据实际环境进行替换

sed -i "s/10.4.14.201/10.4.14.204/" /root/kubeadm-config.yaml

sed -i "s/10.4.14.202/10.4.14.208/" /root/kubeadm-config.yaml

sed -i "s/10.4.14.203/10.4.14.209/" /root/kubeadm-config.yaml

重新生成证书，执行：

cd /etc/kubernetes/pki

rm -f /etc/kubernetes/pki/apiserver* etcd/peer.* etcd/server.*

kubeadm init phase certs all --config /root/kubeadm-config.yaml

第5步 恢复etcd

复制etcd快照到各个master节点，执行如下命令：

cp /root/etcd-backup.db /tmp/

scp /root/etcd-backup.db 10.4.14.208:/tmp

scp /root/etcd-backup.db 10.4.14.209:/tmp

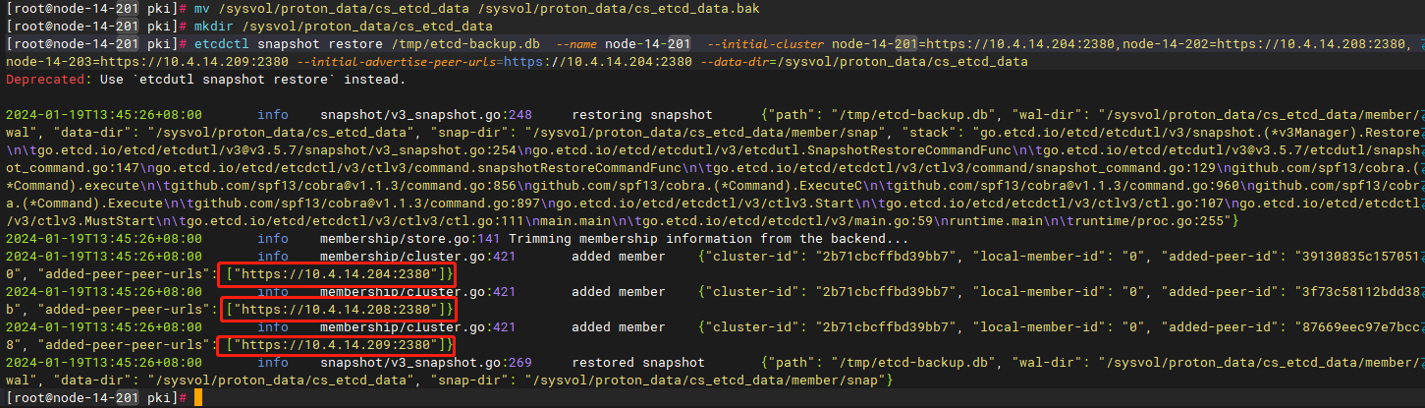

恢复etcd

注意: 恢复时不会改变主机名，因此主机名还是复用原来的，下列命令执行时需要在对应master节点上执行，不能错乱。注意下述命令中的主机名、IP及etcd数据目录地址需要填写实际环境信息。

node-14-201 节点执行：

mv /sysvol/proton_data/cs_etcd_data /sysvol/proton_data/cs_etcd_data.bak

mkdir /sysvol/proton_data/cs_etcd_data

etcdctl snapshot restore /tmp/etcd-backup.db --name node-14-201 --initial-cluster node-14-201=https://10.4.14.204:2380,node-14-202=https://10.4.14.208:2380,node-14-203=https://10.4.14.209:2380 --initial-advertise-peer-urls=https://10.4.14.204:2380 --data-dir=/sysvol/proton_data/cs_etcd_data

node-14-202节点执行：

mv /sysvol/proton_data/cs_etcd_data /sysvol/proton_data/cs_etcd_data.bak

mkdir /sysvol/proton_data/cs_etcd_data

etcdctl snapshot restore /tmp/etcd-backup.db --name node-14-202 --initial-cluster node-14-201=https://10.4.14.204:2380,node-14-202=https://10.4.14.208:2380,node-14-203=https://10.4.14.209:2380 --initial-advertise-peer-urls=https://10.4.14.208:2380 --data-dir=/sysvol/proton_data/cs_etcd_data

node-14-203 节点执行：

mv /sysvol/proton_data/cs_etcd_data /sysvol/proton_data/cs_etcd_data.bak

mkdir /sysvol/proton_data/cs_etcd_data

etcdctl snapshot restore /tmp/etcd-backup.db --name node-14-203 --initial-cluster node-14-201=https://10.4.14.204:2380,node-14-202=https://10.4.14.208:2380,node-14-203=https://10.4.14.209:2380 --initial-advertise-peer-urls=https://10.4.14.209:2380 --data-dir=/sysvol/proton_data/cs_etcd_data


第6步 更新haproxy、kubelet、hosts、firewalld对应地址

注意：该步骤需要在所有节点上执行，包括master节点和worker节点。下述举例只有3个IP，当有worker节点时，对应的IP也要做更新操作。

更新haproxy

sed -i "s/10.4.14.201/10.4.14.204/" /usr/local/haproxy/haproxy.cfg

sed -i "s/10.4.14.202/10.4.14.208/" /usr/local/haproxy/haproxy.cfg

sed -i "s/10.4.14.203/10.4.14.209/" /usr/local/haproxy/haproxy.cfg

更新后重启服务：

systemctl restart haproxy

更新kubelet上报心跳节点IP

sed -i "s/10.4.14.201/10.4.14.204/" /var/lib/kubelet/kubeadm-flags.env

sed -i "s/10.4.14.202/10.4.14.208/" /var/lib/kubelet/kubeadm-flags.env

sed -i "s/10.4.14.203/10.4.14.209/" /var/lib/kubelet/kubeadm-flags.env

更新firewalld

编辑文件：vi /etc/firewalld/ipsets/proton-cs-host.xml，新增下面行，IP需要根据实际的替换

<entry>10.4.14.204</entry>

<entry>10.4.14.208</entry>

<entry>10.4.14.209</entry>

第7步 删除旧容器、旧路由表，并重启firewalld、kubelet、containerd

注意：该章节需要在所有节点执行，包括master节点和worker节点

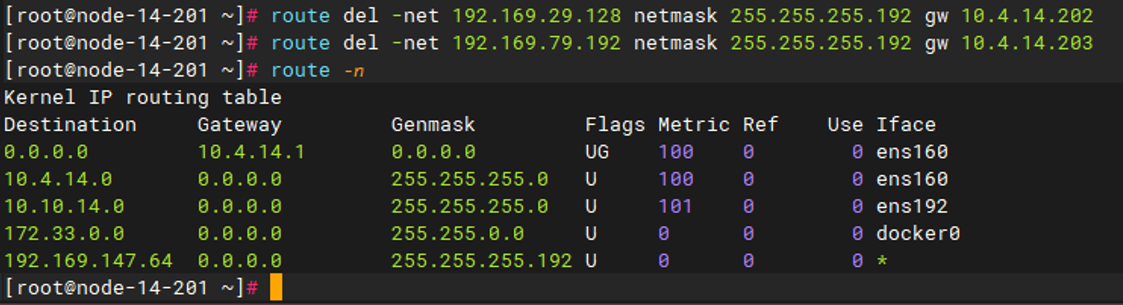

route -n 查看所有路由表，找到Gateway为集群中其他节点业务IP的路由。


删除旧路由

route del -net 192.169.x.x netmask 255.255.255.192 gw 10.4.14.20x


删除旧容器

docker container prune

重启服务

systemctl restart firewalld containerd kubelet

第8步 检查容器是否启动

运行kubectl get pods -n kube-system以及kubectl get pods -A查看容器是否启动

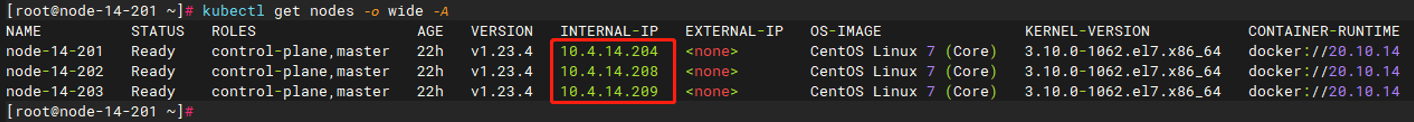

运行kubectl get nodes -o wide -A查看IP是否为新IP


如果网络不通，再检查一次路由表，如果未更新，或未出现跨节点的网关路由，需要把calico-node-xxx 的pod delete，重建出来路由表后网络可恢复正常。如果存在pod为0/1 running状态，查看该pod是否还是使用的旧的IP，重启该pod。

第9步 更新proton-cli-config的节点所对应ip

注意：该步骤可在任意一个master节点执行

获取集群配置

proton-cli get conf > cluster.yaml

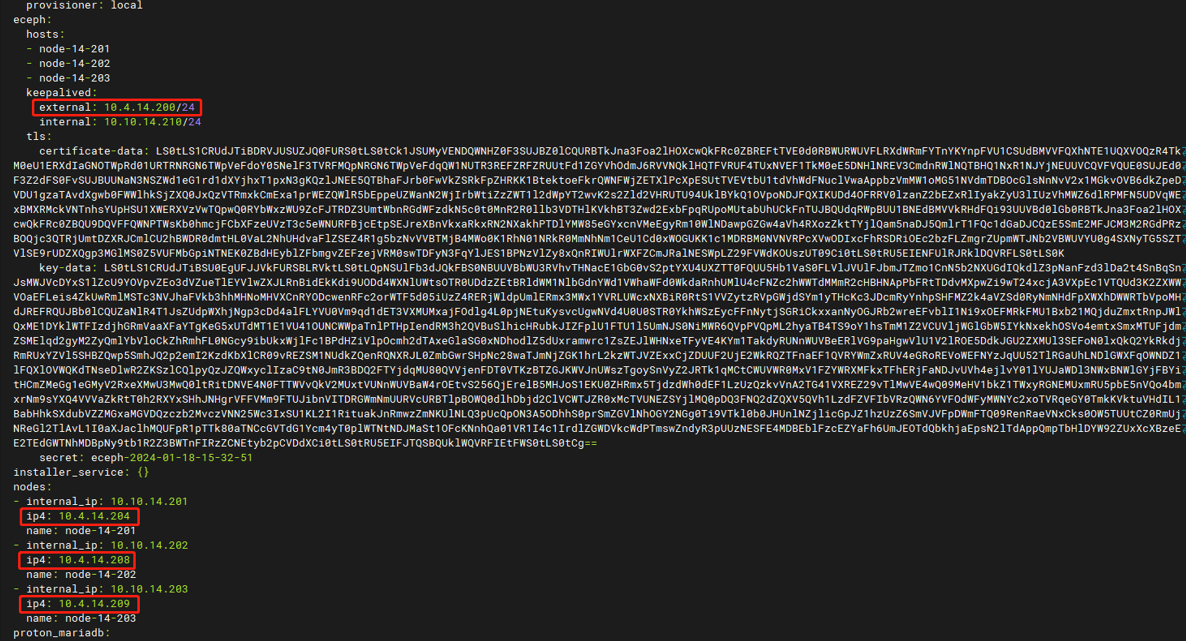

编辑配置，修改 cluster.yaml里面 nodes 所对应的 ip 地址以及eceph对应的外部VIP地址（如果配置了外部VIP地址的话）。


执行更新配置

proton-cli apply -f cluster.yaml

3.2 ECeph管理程序网段修改

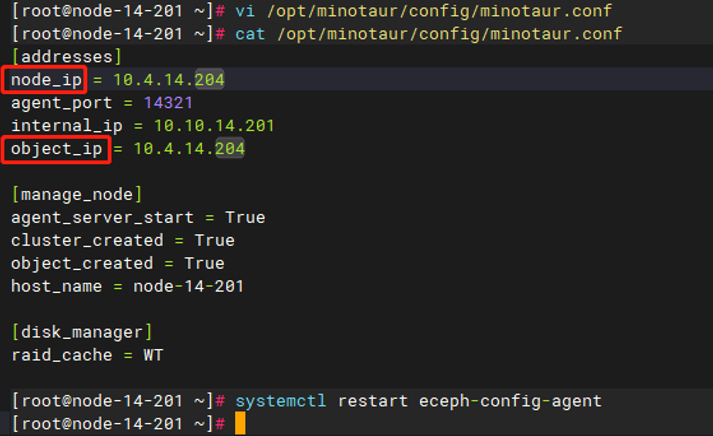

第1步 修改/opt/minotaur/config/minotaur.conf

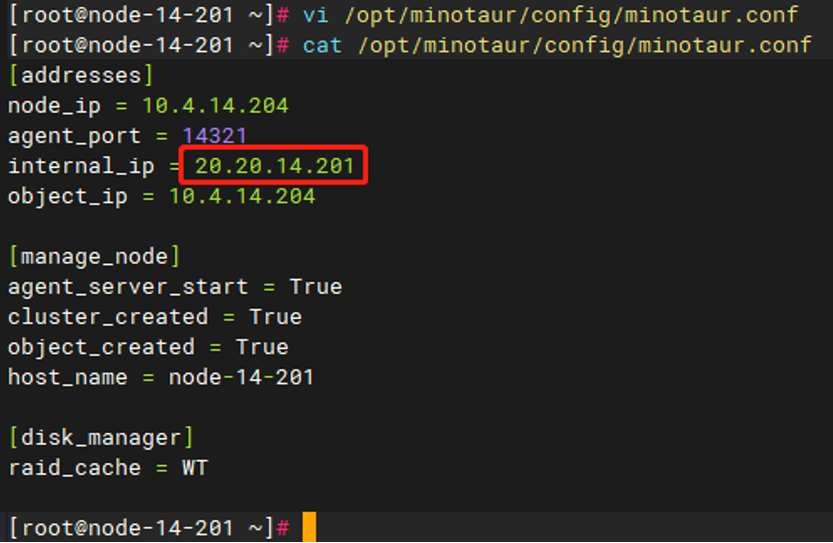

ECeph集群中所有节点的/opt/minotaur/config/minotaur.conf文件中的node_ip及object_ip修改为新IP，并重启eceph-config-agent服务（systemctl restart eceph-config-agent）。


第2步 修改/etc/ceph/ceph.conf

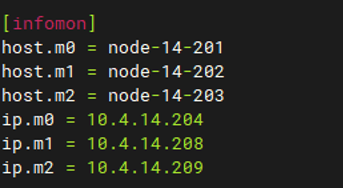

ECeph集群中所有节点的/etc/ceph/ceph.conf文件中[infomon]模块下的节点IP改为新IP。

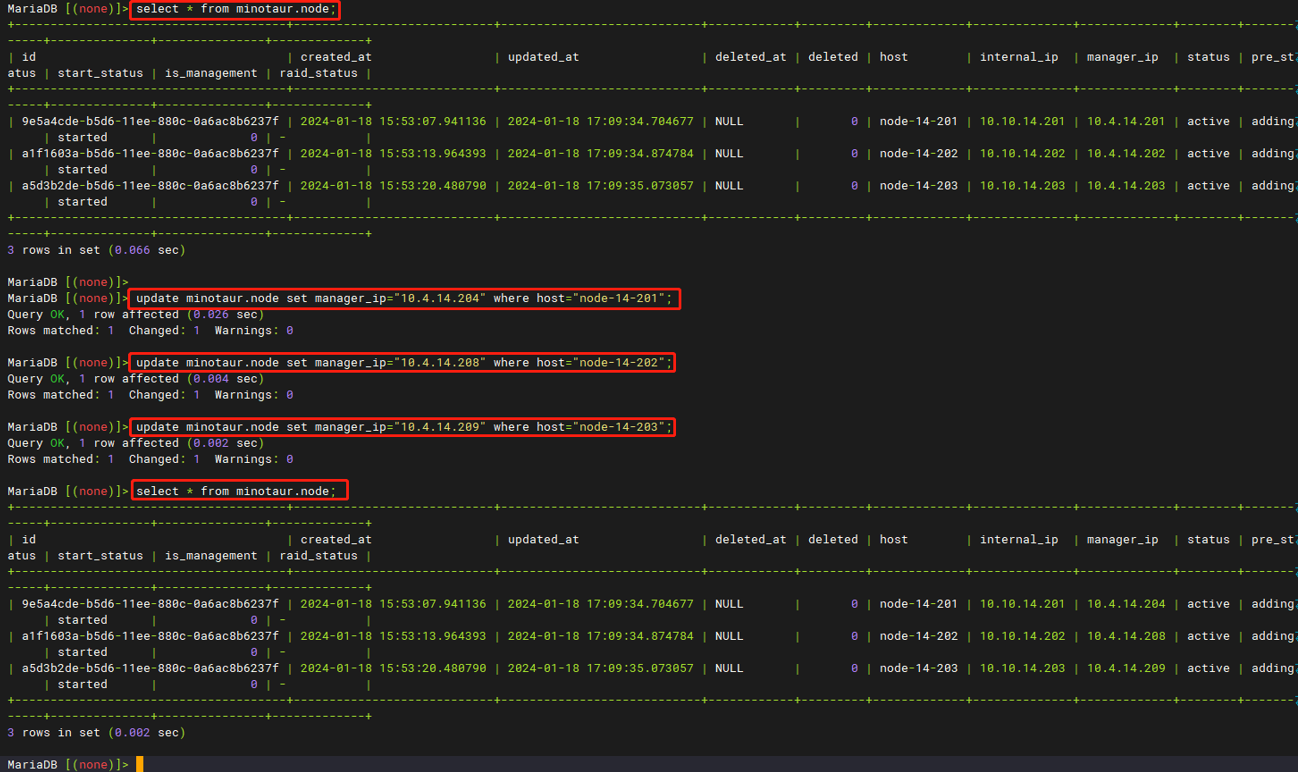

第3步 修改数据库

进入AnyShare数据库，选择minotaur的库，使用如下sql更新node表：

update minotaur.node set manager_ip="{new_ip}" where host="{hostname}";


修改成功后，使用新的IP地址登录WEB管理页面，查看IP地址是否正确。

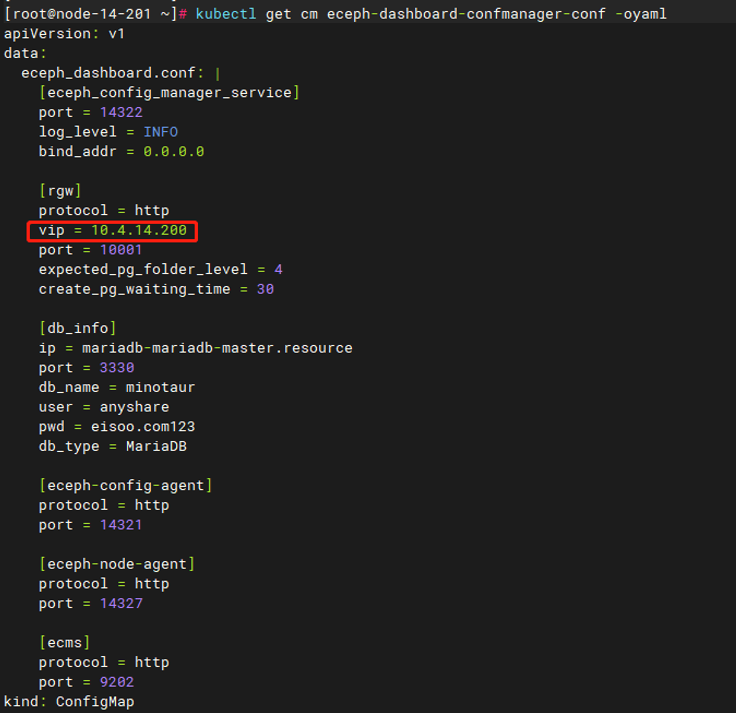

第4步 修改管理服务cm

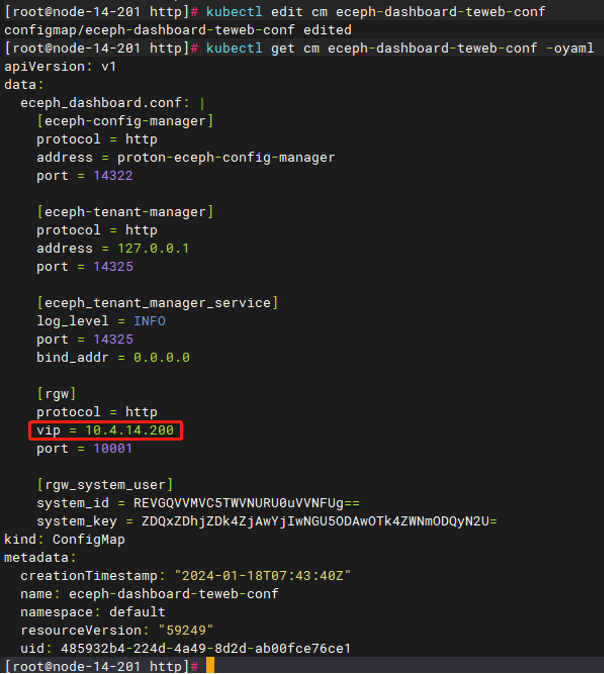

在任一master节点修改eceph-config-manager和eceph-tenant-web容器的cm：

kubectl edit cm eceph-dashboard-confmanager-conf

kubectl edit cm eceph-dashboard-teweb-conf

将[rgw]块下的vip修改为对应的新IP。此处可能是VIP，也可能是节点IP（如果没有设置VIP）。

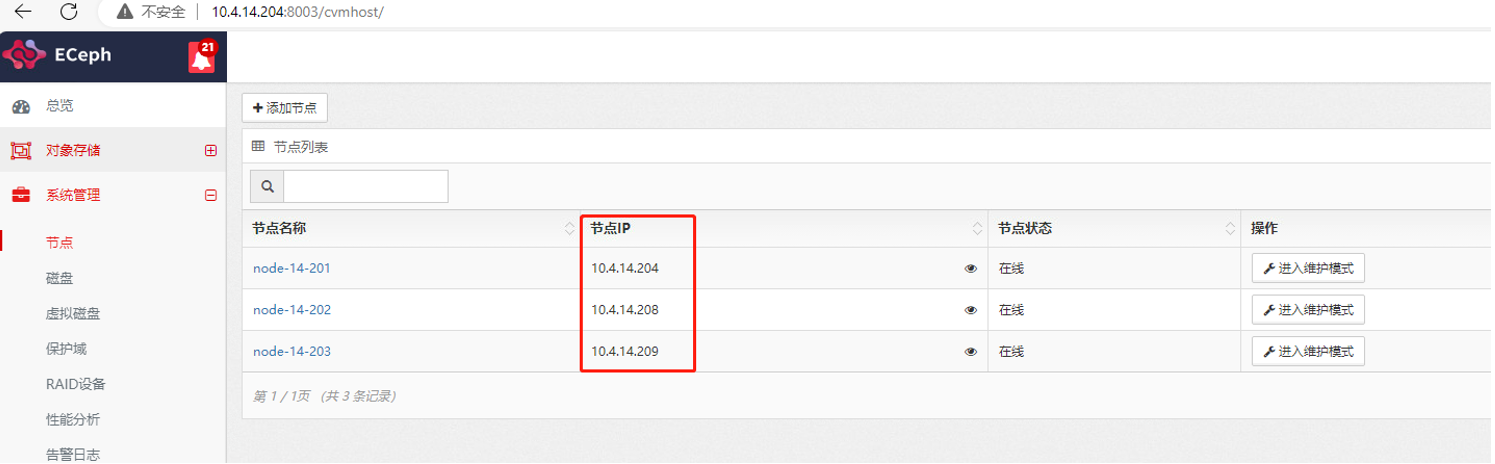

无论是否修改，都重启管理服务的pod，重启后再进入8003页面【系统管理】-【节点】中查看节点状态，此时应该都在线。

kubectl get pods | grep -E 'proton-eceph-config-manager|proton-eceph-tenant-web' | awk '{print $1}' | xargs -i kubectl delete pod {}


第5步 修改外部VIP（如果配置了的话）

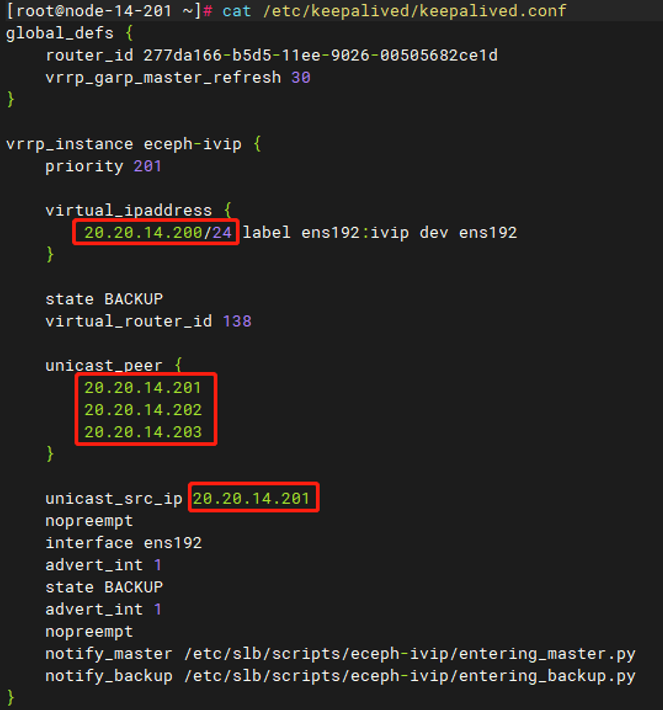

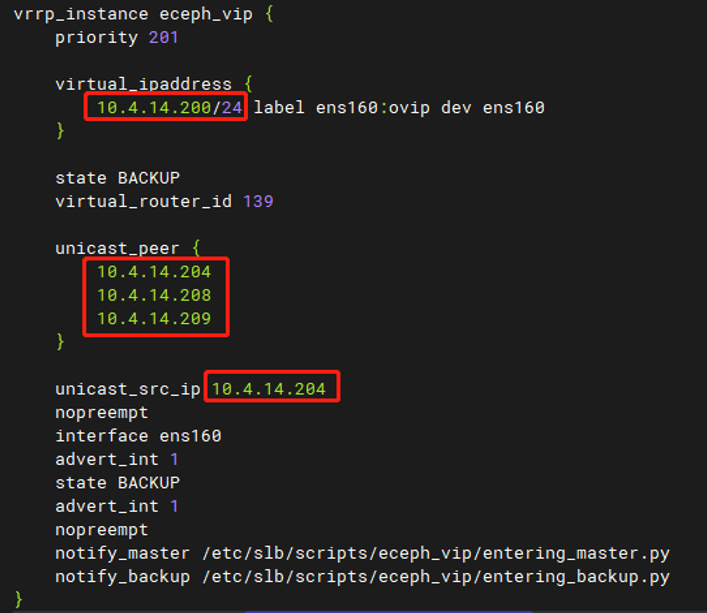

所有节点进行/etc/keepalived/keepalived.conf中eceph_vip部分的节点IP和VIP进行修改。

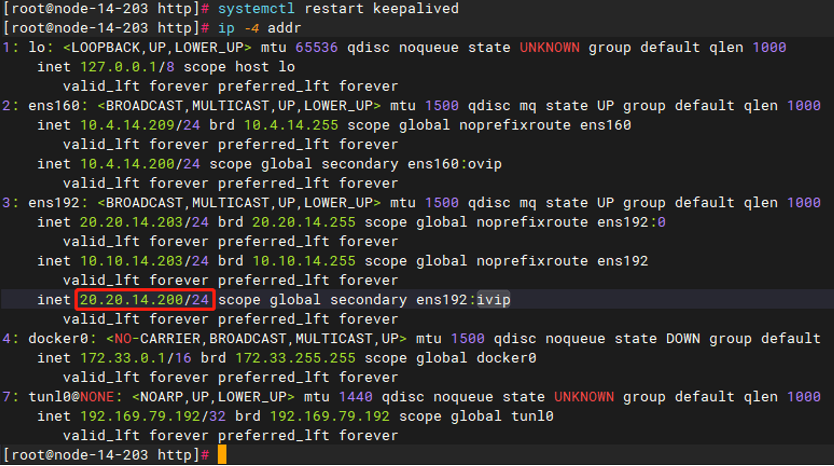

运行如下命令重启keepalived，然后检查vip配置，注意只有一个节点上运行了ovip标签的vip。

systemctl restart keepalived


第6步 检查SLB-Nginx转发配置

ECeph通过SLB-Nginx对外提供对象存储访问端口：10001和10002。当有两个网段时，建议此处使用的是节点IP（实际部署时有可能设置会内部IP）。此时需修改为新的节点IP。具体操作如下：

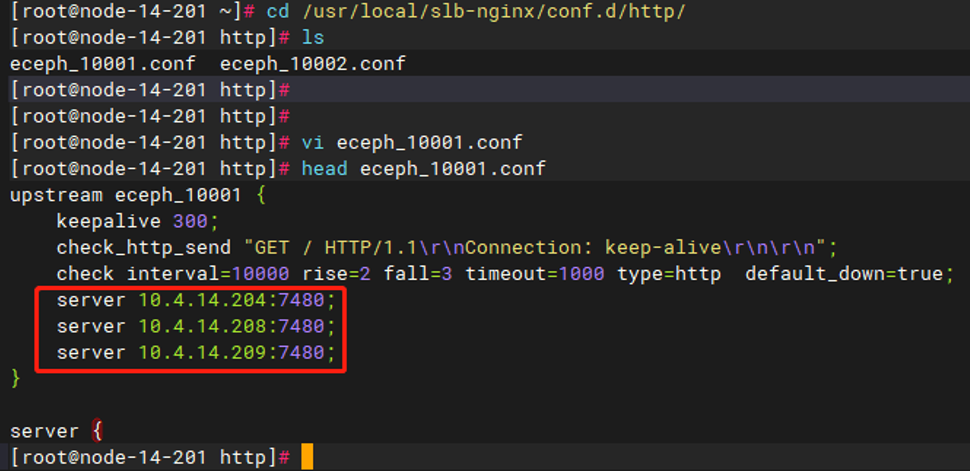

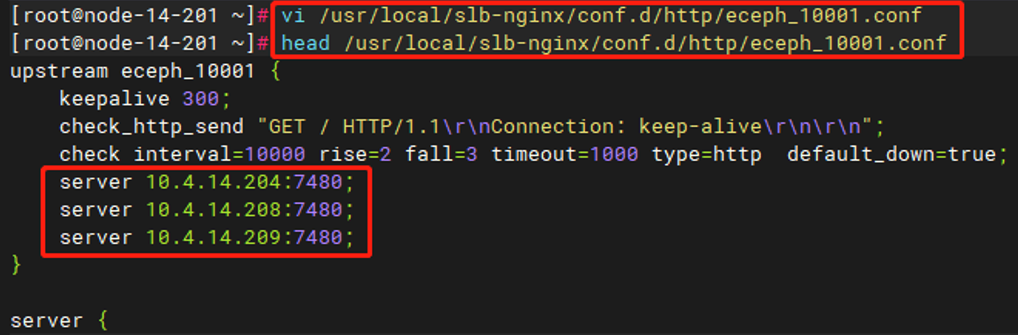

进入集群每个节点/usr/local/slb-nginx/conf.d/http/目录下，修改eceph_10001.conf和eceph_10002.conf配置文件，将原先的内部IP地址改成新的节点IP地址。



重新加载SLB-Nginx配置，修改了配置的每个节点运行如下命令：

systemctl reload slb-nginx

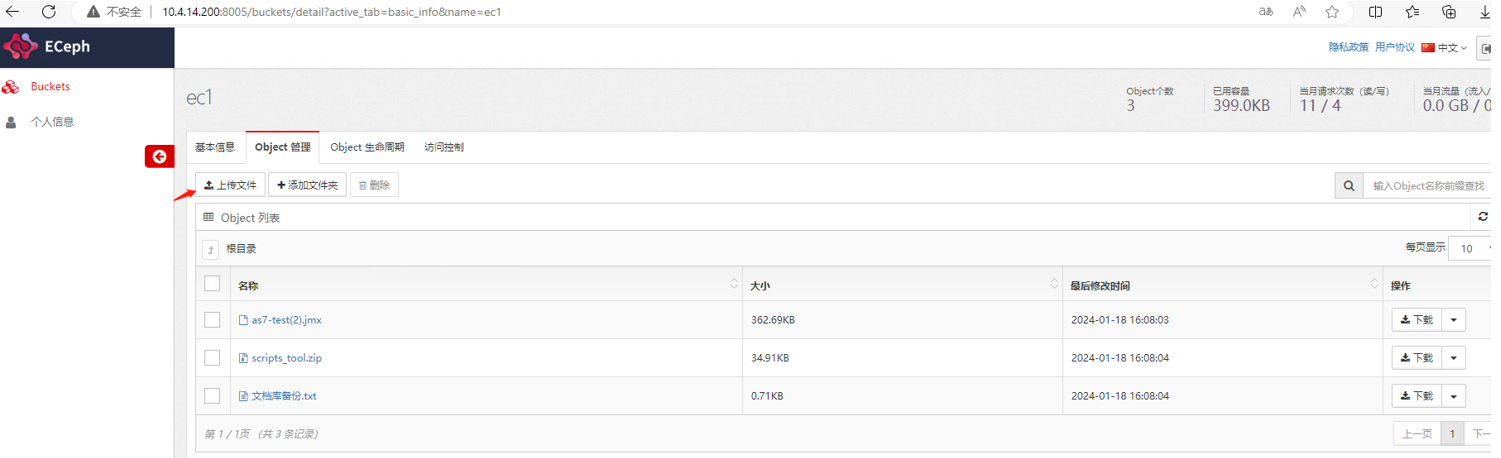

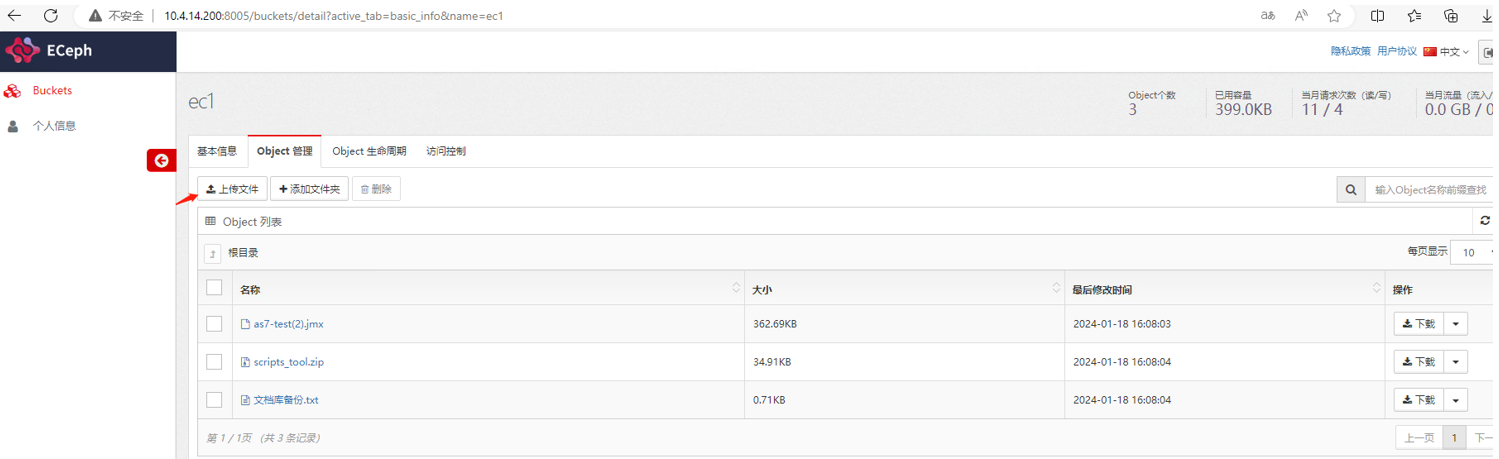

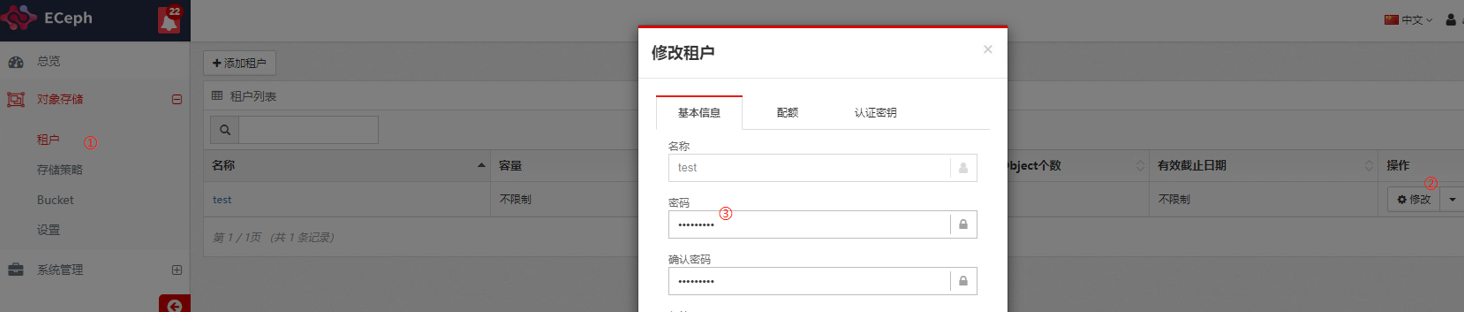

测试对象上传下载，登陆ECeph租户管理页面http://{ip}:8005，使用租户登陆，进入对象管理页面。测试上传下载文件。其中用户名为租户，密码为创建租户时设置的密码。



4 两个网段部署，修改内部地址

说明：建议先通读步骤，理解每一步的含义。执行时，需严格按照顺序执行，否则可能造成集群不可用。有任何疑问请联系爱数工程师。

4.1 新增内部IP

说明：不修改已有内部IP，而是通过新增网卡配置文件来新增IP。

第1步 新增内部IP

进入/etc/sysconfig/network-scripts/目录，复制/etc/sysconfig/network-scripts/ifcfg-XXXX为一个子设备名，并设置新的IP地址。每个节点上操作。注意配置文件中的NAME及DEVICE需要改为对应的子设备名。每个节点上操作。
修改后重启对应网卡，确认新的IP配置成功，且相互之间能够通信。

CentOS使用ifdown <网卡名> && ifup <网卡名>

OpenEuler使用nmcli connection reload && nmcli connection down <网卡名> && nmcli connection up <网卡名>


第2步 检查/etc/hosts

若其中包含内部IP相关配置，改为新的内部IP地址信息。

4.2 更新proton-cli-config的节点所对应的internal_ip

注意：该章节可在任意一个master节点执行

获取集群配置

proton-cli get conf > cluster.yaml

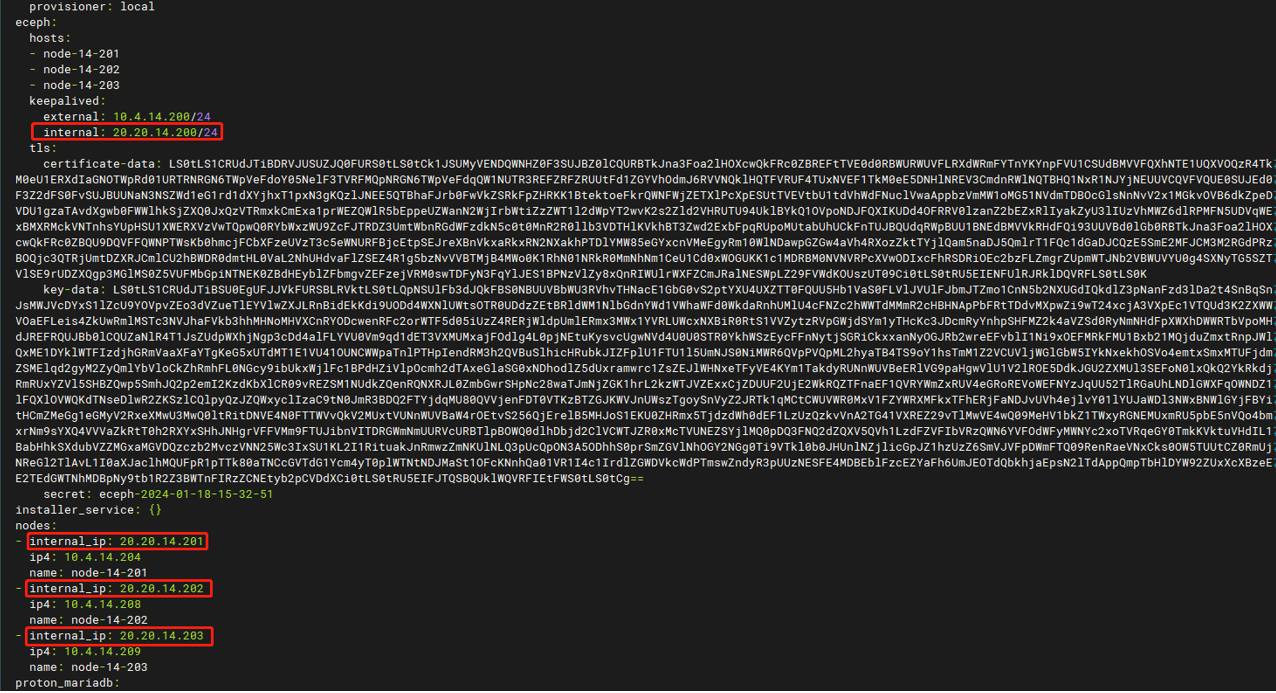

编辑配置，修改 cluster.yaml里面 nodes 所对应的 internal_ip 地址以及eceph对应的内部VIP地址（如果配置了内部VIP地址的话）。


执行更新配置

proton-cli apply -f cluster.yaml

4.3 ECeph网段修改

第1步 Ceph mon配置修改

查看集群状态

ECeph7.10.0之前的版本在主机运行ceph -s，ECeph 7.10.0及之后版本需要进入eceph-node-agent的容器运行（所有ceph相关的命令都需要在该容器运行），查看输出，确保集群状态是健康的。

kubectl exec -it kubectl get po -o wide |grep proton-eceph-node-agent |grep `hostname` |awk '{print $1}' bash -- ceph -s


导出mon配置

选择任一ceph-mon节点的mon配置，运行如下命令：

ceph mon getmap -o monmap.bin


查看导出的mon配置

运行如下命令查看当前的mon配置信息

monmaptool --print monmap.bin


删除已有的mon配置

运行如下命令删除所有的mon信息，多个节点直接在后面加"--rm {monid}"即可。

monmaptool --rm {monid名称：例如m0} monmap.bin


添加新的mon配置

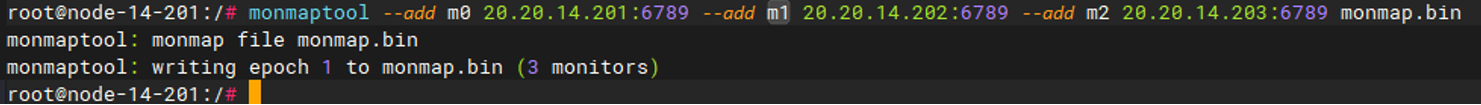

运行如下命令添加新的mon信息（使用对应新的内部IP），添加多个，可多次使用"--add {monid} {内部IP}:6789"。

monmaptool --add {monid名称：例如m0} {新的IP地址}:6789 monmap.bin


查看新配置

运行如下命令，查看配置是否准确。

monmaptool --print monmap.bin


将新的mon配置复制到其他ceph-mon节点下。如果是在容器中操作上述步骤，需要将monmap.bin从容器中复制到主机：

kubectl cp {pod}:{path of monmap.bin} /root/monmap.bin

scp /root/monmap.bin 20.20.14.202:/root


单节点环境不需要复制monmap到主机上，但要注意后续导入新monmap时要在容器中执行。

停止ceph集群的服务

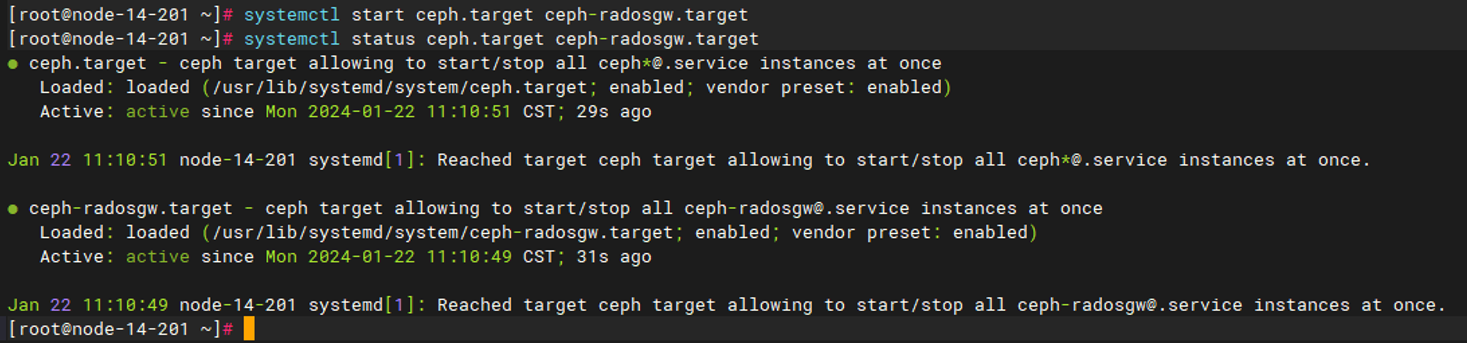

集群中每个ceph节点，运行如下命令，停止ceph服务。

systemctl stop ceph.target ceph-radosgw.target

使用命令如下命令检查是否还有ceph进程未结束：

ps aux|grep -E "ceph-mon|ceph-osd|ceph-mgr|radosgw"

如果有未结束的ceph进程，执行kill -9，强制结束。


修改ceph配置文件

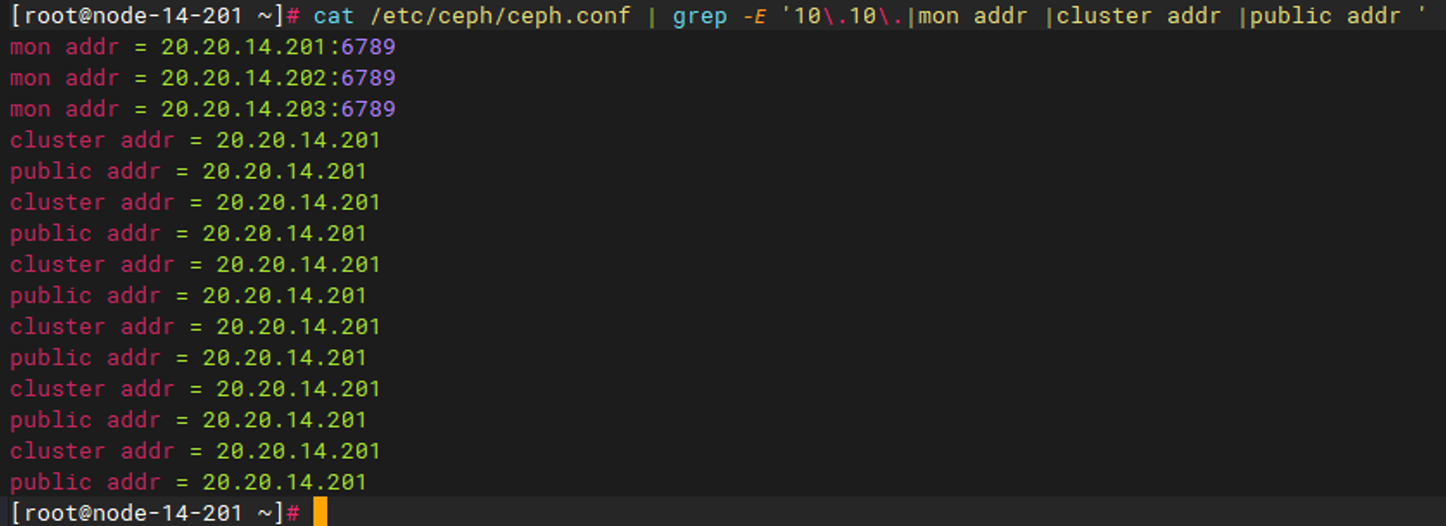

修改每个节点/etc/ceph/ceph.conf配置文件，将原来的内部IP改为新的内部IP地址。

sed -i "s/原内部IP/新内部IP/g" /etc/ceph/ceph.conf
sed -i "s/10.10.14.201/20.20.14.201/g" /etc/ceph/ceph.conf
sed -i "s/10.10.14.202/20.20.14.202/g" /etc/ceph/ceph.conf
sed -i "s/10.10.14.203/20.20.14.203/g" /etc/ceph/ceph.conf
